PVProtect Proteção de Cubiertas com Instalações Fotovoltaicas
Proteção contra incêndio em telhados com painéis solares
O PERIGO APARECE NO CONVÉS
Os telhados de muitos edifícios industriais e comerciais estão atualmente equipados ou adaptados com instalações fotovoltaicas para aproveitar a energia solar.
Quando esses sistemas falham e o isolamento do telhado entra em ignição, o fogo pode se espalhar rapidamente por toda a estrutura do telhado.
Como o fumo se dispersa facilmente pela ação do vento e as chamas são pouco visíveis por baixo, este tipo de incêndio é detetado tardiamente e espalha-se rapidamente por uma grande superfície da cobertura.
As consequências podem ser danos graves à infraestrutura, além de custos elevados para interrupção de operações, reparos e aquisição de peças de reposição, caso não seja alcançada a destruição completa. do edifício.
O sistema de combate a incêndios PVProtect protege vidas e bens contra incêndios devastadores, através de um sistema de proteção abrangente.
Os sistemas de Detecção Linear de Calor (LHD) monitoram a área abaixo dos módulos fotovoltaicos, analisando elevações anormais de temperatura.
Se um incêndio for detectado desta forma, o PVProtect o localiza e automaticamente inicia o combate ao incêndio na área afetada do telhado.
Através da abertura da válvula de dilúvio, a água flui pelas tubulações e é distribuída uniformemente por bicos fotovoltaicos especiais.
Ao mesmo tempo, o sistema notifica os serviços de emergência e emite um sinal de alerta que permite a evacuação segura do pessoal do edifício.
VANTAGENS DA INSTALAÇÃO DE SISTEMAS DE PROTEÇÃO CONTRA INCÊNDIO EM TELHADOS COM PAINÉIS FOTOVOLTAICOS:
- Pode proteger a cobertura contra danos extensos causados por um incêndio.
- Ajuda a minimizar despesas significativas resultantes de interrupções de serviço e perda de faturamento.
- É especialmente adequado para proteger telhados cobertos por materiais isolantes inflamáveis.
- Pode ser integrado em instalações de sprinklers existentes.
- Melhora o risco de acidentes gerais de edifícios com instalações fotovoltaicas.
ÂMBITO DE APLICAÇÃO DE ACORDO COM OS SEGUINTES TIPOS DE TELHADOS:
DE ACORDO COM A IMPERMEABILIZAÇÃO
- Trilhos impermeabilizantes plásticos.
- Pistas asfálticas ou outras impermeabilizações que contenham asfalto.
- Elementos sanduíche PUR (todas as classes de proteção contra incêndio).
- Juntas de telhados e construções de telhados não inflamáveis.
DE ACORDO COM O ISOLAMENTO
- Lã mineral ou outros materiais isolantes não inflamáveis.
- PUR/PIR com certificado conforme norma B-s2-d0.
- PUR/PS ou outros materiais isolantes inflamáveis.
O âmbito de aplicação não inclui coberturas verdes no contexto de uma instalação fotovoltaica, pois aqui é necessário partir de um substrato absorvente.
O sistema PVProtect foi certificado com base em testes com velocidades de vento de aproximadamente 3 m/s.
Tal como acontece com todos os sistemas de extinção à base de água instalados no exterior, as velocidades mais elevadas do vento podem dificultar a detecção e influenciar significativamente a distribuição de água.
DE ACORDO COM A ORIENTAÇÃO DA TELHADA E DOS PAINÉIS FOTOVOLTAICOS
Com a instalação PVProtect você pode proteger telhados e módulos fotovoltaicos dentro dos seguintes limites geométricos:
- A superfície do telhado pode ser orientada entre 0° e 10° em relação à horizontal.
- Os módulos fotovoltaicos podem ser orientados entre 0° e 45° em relação à horizontal.
DE ACORDO COM O ÂNGULO DE INCLINAÇÃO DOS MÓDULOS FOTOVOLTAICOS
A orientação e o ângulo de inclinação dos módulos fotovoltaicos podem ser selecionados independentemente da orientação e do ângulo de inclinação da superfície do telhado, por exemplo, girados em 90°.
- Comprimento máximo L dos módulos fotovoltaicos: 3 m
- Largura máxima B dos módulos fotovoltaicos: 1,5 m
ÁREA PROTEGIDA PELO SISTEMA DE EXTINÇÃO PVPROTECT
A área protegida pelo PVProtect SIM INCLUI:
- A superfície do telhado abaixo dos módulos fotovoltaicos, incluindo a fiação fotovoltaica ali instalada.
- Uma zona de segurança ao redor dos módulos fotovoltaicos.
- Opcionalmente, a superfície do telhado na área de fiação entre os módulos fotovoltaicos e os conversores.
A área protegida pelo sistema PVProtect NÃO INCLUI:
- A superfície do telhado fora da zona com os módulos fotovoltaicos e a zona de segurança.
- A fiação fora da área dos módulos fotovoltaicos.
- Outras instalações elétricas no telhado, como conversores, medidores de consumo de eletricidade...
- Instalações fora da estrutura do telhado.
DANOS TÍPICOS DE INCÊNDIO EM UM TELHADO COM E SEM PVPROTECT
PROPAGAÇÃO DE FOGO COM PVPROTECT
- Sensores no cabo sensor detectam o incêndio inicial.
- O combate a incêndios começa imediatamente e automaticamente.
- Bicos fotovoltaicos distribuem a água uniformemente sobre a superfície do telhado.
- Os danos provocados pelo fogo e, consequentemente, o tempo de inatividade são consideravelmente reduzidos.
PROPAGAÇÃO DE FOGO SEM PVPROTECT
- O incêndio inicial não foi descoberto.
- Pode se espalhar através de coberturas e isolamentos, aparecendo em locais inesperados.
- Isto pode causar danos graves, tempo de inatividade prolongado e elevados custos de reparação e interrupção operacional.
RECURSOS DO SISTEMA DE PROTEÇÃO CONTRA INCÊNDIO NO TELHADO
1
ARRANJO DO BICO

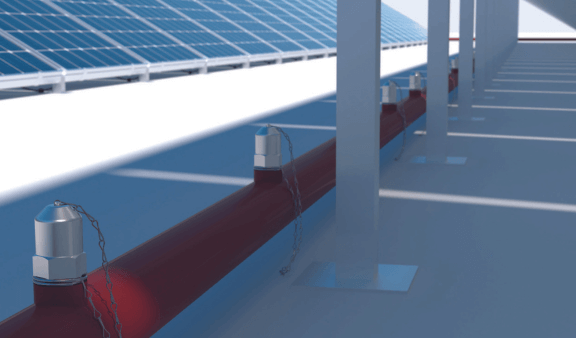

Para conseguir uma distribuição de água suficiente na área protegida, são instalados bicos fotovoltaicos especiais e é fornecida uma pressão mínima de 1,5 bar.
A disposição dos bicos fotovoltaicos adapta-se à relação geométrica in situ para minimizar os obstáculos à pulverização.
2
TUBOS
A montagem dos tubos PVProtect é realizada:
- Na estrutura de suporte da instalação fotovoltaica.
- Através das construções que assentam na cobertura.
O usuário/proprietário da instalação deve aprovar que:
- A estrutura de suporte da instalação fotovoltaica é adequada ao peso adicional de tubagens de água, suportes, etc., bem como às cargas dinâmicas devidas ao processo de enchimento.
- O telhado e a estrutura do edifício são adequados para as cargas adicionais através da instalação do PVProtect.
Para alimentar os bocais fotovoltaicos para o exterior, são instalados tubos de aço galvanizado, aço inoxidável ou sistemas de tubos adequados reconhecidos pela VdS.
3
Abastecimento de água e tempo de operação
O dimensionamento do abastecimento de água é efectuado de acordo com VdS 2109, pelo menos sob a forma de abastecimento de água simples.
Ao projetar o abastecimento de água, a superfície ativa total da instalação PVProtect deve ser levada em consideração. O fornecimento simultâneo do sistema PVProtect e dos sistemas de extinção à base de água ao edifício só é planeado se necessário de acordo com os regulamentos de construção.
Se necessário, a área protegida é dividida em várias superfícies activas do grupo com estações de nebulização de água separadas para reduzir a procura de água ou adaptar o abastecimento de água disponível à potência. Neste caso, as superfícies ativas adjacentes do grupo são ativadas conjuntamente em caso de incêndio.
Tempo de operação:
O abastecimento de água deve ser capaz de abastecer toda a superfície ativa durante um tempo de operação de pelo menos 60 minutos com a pressão e vazão necessárias.
4
Sistema de alarme de incêndio
A instalação PVProtect é controlada por um centro de detecção e extinção de incêndios Minimax reconhecido pela VdS.
A detecção é realizada com um detector linear de calor (LWM) mencionado na homologação do sistema, que é fixado na área superior da instalação fotovoltaica.
Portanto, a disposição dos módulos fotovoltaicos em filas duplas (ver acima) implica um maior esforço de instalação ou a necessidade de instalação dos detectores durante a fase de instalação dos módulos fotovoltaicos.
Em caso de incêndio, o proprietário da instalação deve medir um sinal da instalação PVProtect para o alarme, por exemplo, para iniciar medidas de evacuação.
Desconectando dispositivos:
Em caso de incêndio, o utilizador/proprietário da instalação pode medir um sinal desde o centro de deteção e extinção de incêndios até à desconexão de dispositivos, por exemplo, de sistemas de ventilação.
5
Compensação potencial
O usuário/proprietário da instalação deverá conectar todas as partes condutoras da instalação PVProtect entre si, bem como conectá-las ao sistema de equalização de potencial.
6
Proteção contra raios
O proprietário da instalação deve:
- Integrar todas as instalações técnicas, como o sistema PVProtect, no sistema de proteção contra raios disponível, se aplicável.
- Tome medidas para garantir proteção adequada contra raios para o edifício com uma instalação PVProtect.
